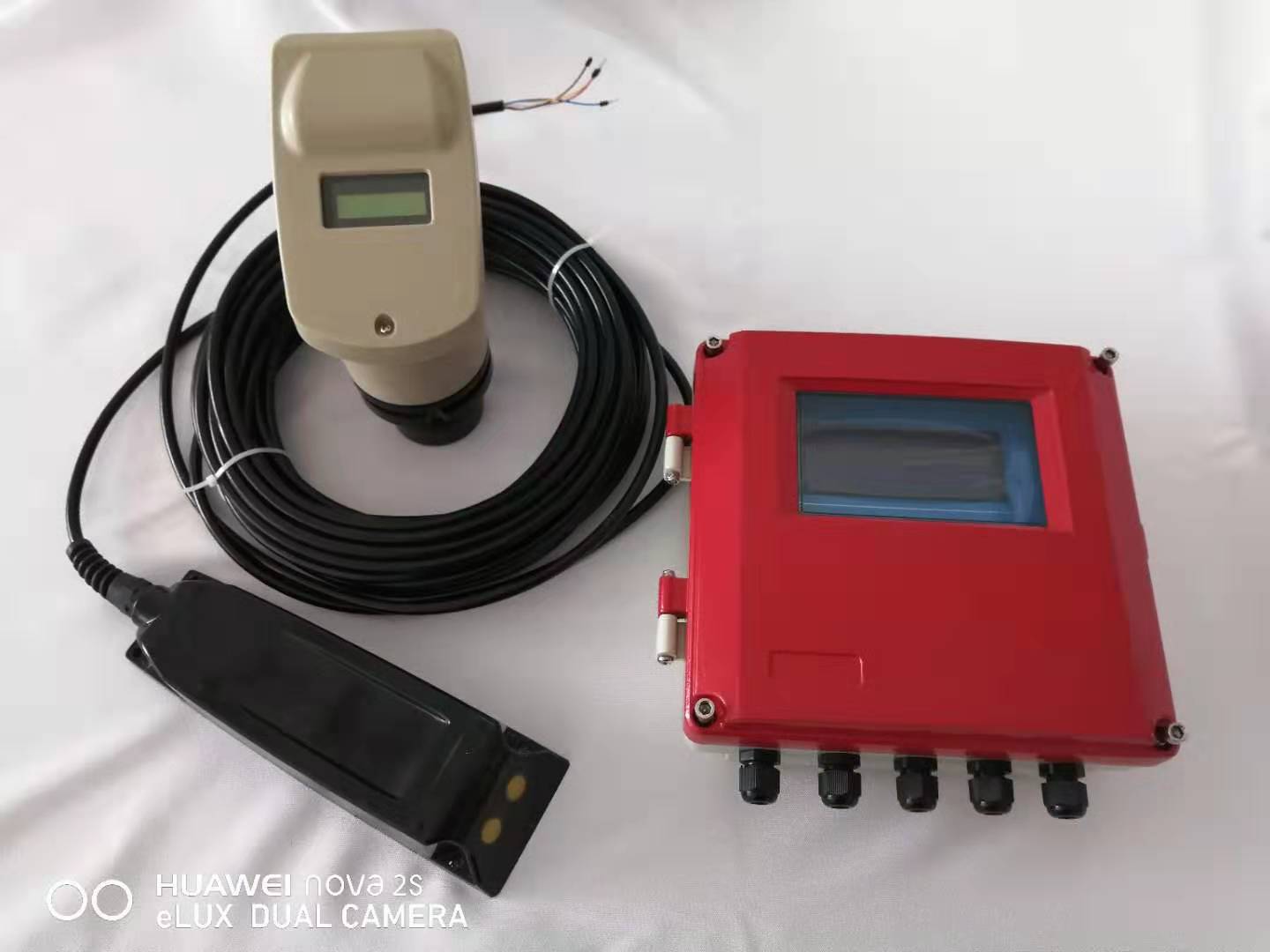

TD-F6L900在線多普勒流速流量儀

多普勒效應是為紀念奧地利物理學家克里斯琴約翰.多普勒而命名的,在聲學領域

中,當聲源與接收體(即探頭和反射體)之間有相對運動時,回聲的頻率將有所變化,此

種頻率的變化稱之為頻移,即多普勒效應。現代社會中有大量應用這一物理原理而設計生

產的儀表,如最常見的彩色多普勒超聲二維結構圖像儀、彩色多普勒血流圖像儀,交通警

測量汽車速度的微波測速儀以及水利學上的微波水表面流速儀等。

TD-F6L900聲學多普勒流速儀是應用當今先進信號處理技術研發的多點、多層面流

速分析儀,其特點是可任意按需要安裝在被測河流或渠道側面、底部或頂部,按**

情況任意設置向上、向下發射或向左、向右發射角度,從而準確測量出從水底到水面不同

深層,從左到右不同距離上,上百個流速點數據。就如同美國的相控陣雷達一樣,

同時跟蹤計算出不同位置上幾百個流速數據,并能實時繪出**河流及供水渠道中流態分

布圖。大大簡化了水利傳統測流方法,并在準確性、**性,實時性上有了質的飛躍。

任意一個河流或渠道,只要有一臺TD-F6L900測量儀,就能準確測出水的流態分布、

流速數據及流量。

主要技術指標

CPU工作頻率:133MHZ,標配操作系統:EP2C8Q208C8N操作系統,優于普通單

片機工作模式,運行可靠,數據處理能力強。

儀表電源:AC220V,DC5-24V,太陽能供電

顯示:TFT觸摸屏,4.3英寸

流速范圍:測流范圍:0.02-10.00m/s

分辨率:1mm/s精度:+-1%

水深范圍:0~10m(水深:5cm)分辨率:2mm精度:+-0.2%

溫度范圍:0~65c分辨率:0.1c

流量計算:流程率,總流量水道類型:管道(圓管、蛋形管或其它異形管可選)

渠道(圓形渠、矩形渠或其它異形渠可選)

天然的河、溪

記錄:內置存儲器:512M(2個月歷史記錄)

數據輸出:防雷隔離RS485端口,標準 MODBUS--RTU格式,可配接無線數傳電臺或

GPRS、CDMA網絡通訊模塊,實現數據遠程傳輸

傳感器P68防護等級,可潛水20米工作(傳感器電纜標配20米,長度挺好1000m)

測量場合:適用多種天然的水流流程監測、下水道、明渠污水處理、水利渠道流程監

測、道路暗渠等流速、流量、水位測量。
